Современные телекоммуникационные системы и сети передачи данных критически зависят от качества кабельной инфраструктуры, которая служит основой для надежной передачи информации. С ростом сложности сетевых архитектур и увеличением скоростей передачи данных возрастают требования к точности диагностики кабельных систем. Традиционные методы тестирования часто оказываются недостаточными для выявления скрытых дефектов и прогнозирования потенциальных отказов.
Технология рефлектометрии представляет собой мощный инструмент для анализа характеристик кабельных линий, позволяющий не только обнаруживать повреждения, но и определять их точное местоположение с высокой степенью точности. Этот метод основан на анализе отраженных сигналов, которые несут информацию о структуре и состоянии кабельной линии на всем ее протяжении.
Физические принципы рефлектометрии
Рефлектометрия базируется на фундаментальных законах распространения электромагнитных волн в направляющих структурах. Кабельный тестер, использующий принципы рефлектометрии, генерирует импульсы или непрерывные сигналы, которые распространяются по исследуемой кабельной линии и отражаются от неоднородностей импеданса. Анализ временных и амплитудных характеристик отраженных сигналов позволяет получить детальную информацию о состоянии кабеля.
Основой метода служит соотношение между временем распространения сигнала и расстоянием до точки отражения. Скорость распространения электромагнитной волны в кабеле определяется диэлектрическими свойствами изоляционного материала и геометрией проводников. Для большинства кабелей связи эта скорость составляет 60-80% от скорости света в вакууме.
Коэффициент отражения в точке неоднородности зависит от соотношения импедансов до и после места повреждения. Полное отражение происходит при обрыве или коротком замыкании кабеля, в то время как частичные отражения возникают при изменениях геометрии проводников, деформациях диэлектрика или наличии влаги в кабеле.
Разрешающая способность рефлектометрического измерения определяется длительностью зондирующего импульса и полосой пропускания измерительного тракта. Современные приборы способны различать неоднородности, расположенные на расстоянии менее одного метра друг от друга.
Типы рефлектометрических методов
Импульсная рефлектометрия (TDR — Time Domain Reflectometry) является наиболее распространенным методом диагностики кабельных линий. Принцип работы основан на зондировании кабеля короткими импульсами и анализе временной диаграммы отраженных сигналов. Этот метод обеспечивает высокую точность определения расстояния до повреждений и хорошо подходит для анализа цифровых кабельных систем.
Частотная рефлектометрия (FDR — Frequency Domain Reflectometry) использует непрерывные синусоидальные сигналы переменной частоты для зондирования кабельной линии. Анализ частотных характеристик отраженного сигнала позволяет получить более детальную информацию о распределенных параметрах кабеля и выявлять постепенно развивающиеся дефекты.
Оптическая рефлектометрия во временной области (OTDR) применяется для диагностики волоконно-оптических кабелей. Метод основан на анализе рэлеевского рассеяния и френелевских отражений в оптическом волокне, что позволяет оценивать потери на всем протяжении линии и локализовать места повреждений или соединений.
Векторная рефлектометрия обеспечивает измерение как амплитудных, так и фазовых характеристик отраженного сигнала, что значительно расширяет диагностические возможности метода. Этот подход особенно эффективен для анализа высокочастотных характеристик кабельных систем.

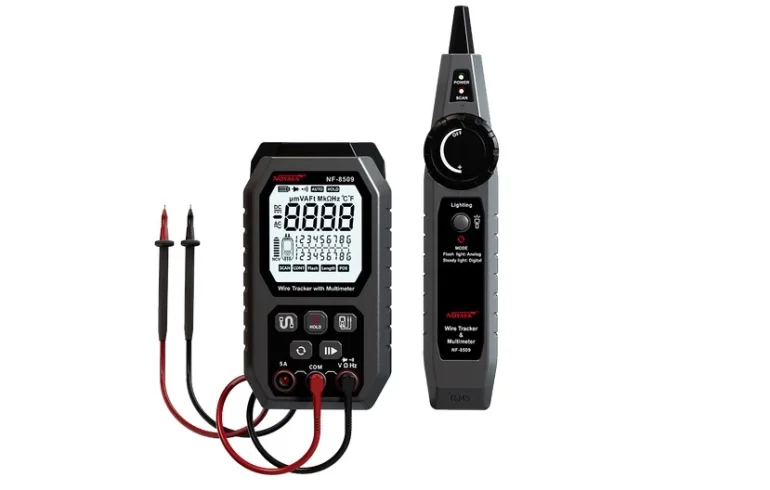

Современные кабельные тестеры и их возможности
Современные рефлектометрические приборы представляют собой сложные измерительные комплексы, объединяющие в себе генераторы зондирующих сигналов, высокоскоростные осциллографы, анализаторы спектра и мощные процессоры для обработки данных. Динамический диапазон таких приборов может достигать 40-50 дБ, что позволяет анализировать кабели длиной до нескольких десятков километров.
Автоматизация процесса измерений включает интеллектуальные алгоритмы распознавания типов повреждений, компенсацию затухания сигнала в кабеле и автоматическую калибровку измерительного тракта. Современные приборы способны различать более десяти типов дефектов кабельных линий, включая частичные обрывы, нарушения экранирования, деформации и проникновение влаги.
Портативные рефлектометры обеспечивают возможность проведения измерений в полевых условиях без подключения к внешним источникам питания. Время автономной работы таких приборов может составлять 8-12 часов, что достаточно для выполнения полного комплекса диагностических работ.
Интеграция с системами документооборота позволяет автоматически генерировать отчеты о состоянии кабельных линий, включая графические представления рефлектограмм, таблицы результатов измерений и рекомендации по устранению выявленных дефектов.
Дополнительные методы диагностики кабельных систем
При комплексном обследовании кабельных систем рефлектометрия часто дополняется другими методами диагностики. Тепловизор строительный может использоваться для выявления локального нагрева кабелей, связанного с повышенным переходным сопротивлением в местах повреждений или некачественных соединений. Тепловизионная диагностика особенно эффективна для силовых кабельных линий, где протекание тока через поврежденные участки приводит к выделению тепла.
Комбинация рефлектометрических и тепловизионных измерений обеспечивает наиболее полную картину состояния кабельной системы. Рефлектометрия позволяет точно локализовать место повреждения и оценить его характер, в то время как тепловизионная съемка подтверждает наличие дефекта и оценивает его критичность с точки зрения безопасности эксплуатации.
Измерение сопротивления изоляции дополняет рефлектометрическую диагностику при анализе состояния диэлектрических материалов кабеля. Это особенно важно для кабелей, эксплуатирующихся в условиях повышенной влажности или химической агрессивности окружающей среды.
Перспективы развития технологии
Развитие широкополосной рефлектометрии открывает новые возможности для детального анализа частотных характеристик кабельных систем. Это особенно важно для высокоскоростных цифровых интерфейсов, где дисперсионные искажения могут критически влиять на качество передачи данных.
Миниатюризация измерительного оборудования приводит к созданию встраиваемых рефлектометрических модулей, которые могут интегрироваться непосредственно в сетевое оборудование для постоянного мониторинга состояния кабельных соединений.
Рефлектометрия представляет собой незаменимый инструмент для диагностики и обслуживания современных кабельных систем. Развитие технологии измерений, совершенствование алгоритмов обработки данных и интеграция с другими методами диагностики обеспечивают постоянное повышение эффективности этого метода.
Правильное применение рефлектометрических технологий позволяет значительно снизить время поиска и устранения повреждений в кабельных системах, повысить надежность сетевой инфраструктуры и оптимизировать затраты на техническое обслуживание. Инвестиции в качественное рефлектометрическое оборудование и обучение персонала окупаются за счет снижения времени простоев и повышения качества предоставляемых услуг связи.
